针型节流阀L21W

2016-08-02

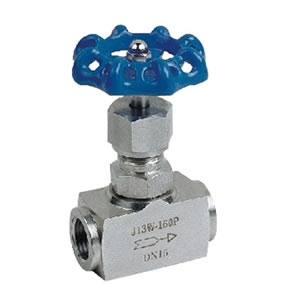

针型节流阀L21W

针型节流阀产品介绍:

针型节流阀又名针型阀,其外形和截止阀没有明显区别之处,只是在阀芯的形状上有所区别,<节流阀的阀芯呈现为椎状或抛物线状,工作时即通过阀芯来改变通道的截面积,以达到改变流量和压力的目的。
针型节流阀有按照通道不同和启闭件形状不同的两种分类方法,前者可以分为直通式和角式两种,后者可以分为针形、沟形和窗形三种。节流阀是较为常见的流量控制阀,和单向阀配合可组成单向节流阀,或和溢流阀配合组成截留调速系统。

针型节流阀应用范围:

针型节流阀一般适用于负载变化不大的场合,或对速度稳定性要求不高的场合,如应用于化工仪表中,这是因为节流阀没有补偿负载变化造成流速不稳定的功能。节流阀的使用环境应注意,流量调节范围大、流量压差变化小、内泄漏量小和调节力矩小。

针型节流阀结构特点:

针型节流阀的特点包括结构简单、易于维修、制造成本低廉等,但节流阀的调节精度不高,难以作为调节阀门使用,同时由于阀门内阀瓣和阀座之间介质流速较高,容易出现汽蚀现象,因此零件需使用耐汽蚀材料,且不适于切断介质之用。

针型节流阀标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

针型节流阀零件材料与工况:

零件名称Part name 阀杆、阀盖Stem,Bonnet 阀杆、阀瓣Stem,Disc 填料Packing
L21W-16P 铬镍不锈钢
Cr.Ni Stainless steel
铬镍不锈钢
Cr.Ni Stainless steel
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
L21W-40、L23W-160 优质碳钢
High grade carbon steel
铬不锈钢
Cr. Stainless steel

针型节流阀主要尺寸及重量:

公称直径(mm) 尺   寸Dimensions 重量(Kg)Weight
D0 D1 D2 L H1 H2 M
6 70 14 6 135 96 106 20×1.5 0.8
10 80 18 10 156 115 125 24×1.5 1.1
15 100 22 15 180 122 132 30×2 2.0
20 110 28 18 185 156 166 36×2 3.0
25 140 33 22 185 169 180 42×2 3.2

节流阀的使用注意事项:

1、针型节流阀使用螺纹连接,因此在启闭节流阀时,应当先检查螺纹的连接是否有松动或泄漏的情况。
2、节流阀的阀门启闭速度应缓慢,在操作时要注意观察压力的变化,原因是节流阀的流通面积比较小,一旦流速较高就容易造成密封面的腐蚀。
内螺纹截止阀主要零件材料 Materials for main parts

零件名称Part name 阀杆、阀盖Stem、Bonnet 阀杆、阀瓣Stem、Disc 填料Packing
J13W-16P 铬镍不锈钢
Cr,NI Stainless steel
铬镍不锈钢
Cr,NI Stainless steel
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
H13W-160、J13W-40 优质碳钢
Hihg grade carbon steel
铬不锈钢
Cr,Stainless steel
内螺纹截止阀主要性能规范 Chief property and specifieation
型号
Type
公称压力(MPa)Nominal pressure 试验压力(MPa)Test pressure 工作压力(MPa)Working pressure 工作温度(℃)Working temperature 适用介质
Applicable mediun
壳体
Shell
密封(液)
Seal
密封(气)
Seal
J13W-16 1.6 2.4 1.76 0.6 1.6 P<540℃ 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J13W-40P 4.0 6.0 4.4 0.6 4.0
J13W-160 16.0 24.0 17.6 0.6 16.0 C<425℃
J13W-320P 32.0 48.0 35.2 0.6 32.0
内螺纹截止阀主要外形及连接尺寸 Main external and connecting dimensions(mm)
公称直径DN(mm) Nominal diameter 管螺纹G
Source ioint
尺     寸  Dimensions 重量(Kg)
Weight
D0 L H H1 D
6 1/4 60 55 90 100 4 0.63
10 3/8 60 60 92 102 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 80 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2
