直流式柱塞阀U45SM

2016-08-02

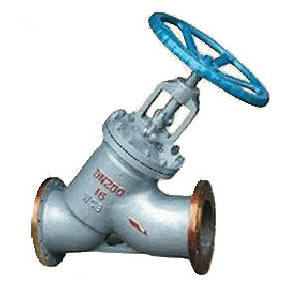

直流式柱塞阀U45SM
流式柱塞阀概述：
主要直流式柱塞阀最大的优点是介质在内流动平衡转弯拐角少。直通式流线为梯形角式流线为角形而直流式流线为波浪形，根据对三种截止阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1 ，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5,阻力大大降低。

直流式柱塞阀连接、结构尺寸：
DN(mm)
尺寸（mm）		 U45SM-16C、P、R　　　　　　 U45H-16C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 622 698 787 914
H 180 200 220 260 280 310 350 390 430 460 550 650 750 860 980 1110
W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
T 12 12 12 12 13 13 12 17 17 19 21 23 27 28 30 32
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30

DN(mm)
尺寸（mm）		 U45SM-25C、P、R　　 U45H-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 622 698 787 914
H 180 200 220 260 280 310 350 390 430 470 550 650 750 860 990 1110
W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
T 14 14 14 15 15 17 19 19 21 25 27 31 33 36 40 44
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
