当前位置:首页 > 产品展示 > 截止阀

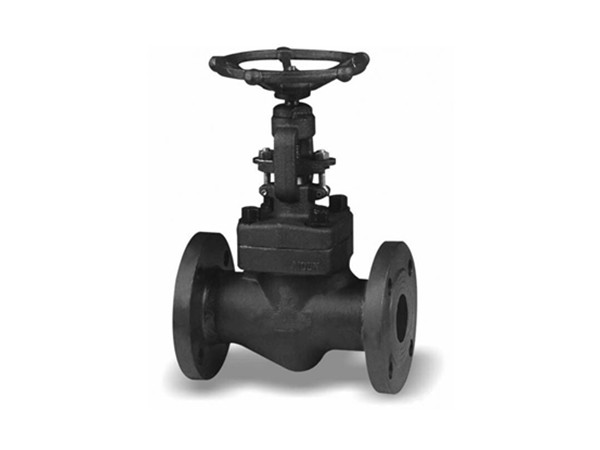

锻钢截止阀

2016-07-29

锻钢截止阀

【产品用途】

锻钢截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,本阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。

【执行标准】
设计制造:GB12224 GB/T12228 BG/T12235
结构长度:JB/T96-95
法兰尺寸:JB/T82.1~82.4-94
检验和试验:GB/T13927

性能参数】

试验项目(PN) 1.6 2.4 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
密封试验 1.76 2.75 4.4 7.04 11.0 17.6
气密封试验 0.6
适用温度 ≤425℃
适用介质 水、油品、蒸气
主要外形和连接尺寸
公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
J41H-16  CJ41H-25  J41H-40  J11H-16  CJ11H-25  J11H-40  J61H-16C  J61H-25  J61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 247 188
50 200 46 61 16 2 25 290 220
J41H-64  J11H-64  J61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220

公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
J41H-100  J11H-100  J61H-100
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 26 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
J41H-160  J11H-160 J61H-160
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 188
40 170 36 49 15 1? 21 258 220
50 210 46 61 16 2 25 405 220





【结构图片】
