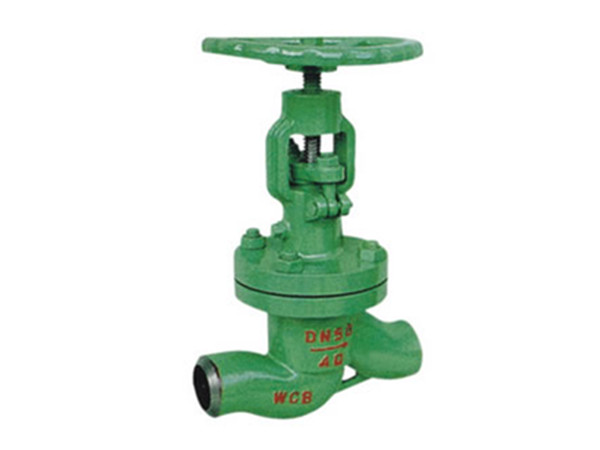

真空焊接截止阀NKJ61H
2016-07-29
主要结构特点及用途
1、真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
主要性能规范
1、真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
主要性能规范
|
产品类型 Product type |
壳体强度试验/MPa Sheli strangth test |
上密封试验/MPa Back seal test |
密封试验/MPa Seal test |
适用介质 Applicable medium |
适用温度/℃ Applicable temperature |
| NKJ61H-40 | 6.O | 4.4 | 4.4 |
水、蒸汽、空气 Water、Steam、Air |
≤425 |
| NKJ61H-64 | 96 | 7.O | 7.O | ||
| NKJ61H-100 | 15.O | 11.0 | 11.O | ||
| NKJ61Y-40l | 6.O | 4.4 | 4.4 |
水、蒸汽、空气 Water、Steam、Air |
≤550 |
| NKJ61Y-64l | 9.6 | 7.0 | 7.O | ||
| NKJ61Y-1OOI | 15.O | 11.O | 11.O |
真空截止阀主要零件材料
|
零件名称 Part name |
阀体、阀盖Body Bonnet |
阀杆 Valve Stem |
阀瓣 Disc |
密封面 Sealing face |
阀杆螺母 Yokenut |
填料 Packing |
紧固件 Fasteher |
| NKJ61H-C型 | 25或WCB |
铬不锈钢 Crstain mless teel |
铬不锈钢 Crstain mless steel |
H：合金钢 H：alloy steel |
铝青铜 AI bronze |
膨胀复合石墨 Expanding compound graphlte |
优质碳钢 High-grade carbon steel |
| NKJ61Y-l型 |
铬钼钢 Cr.Mo steel |
20CrlM01vA或38CrMoAlA | 12CrlMo 1VA |
Y：硬质合金 Y:oarbide alloy |
铬钼钢 Cr.Mo stee |
