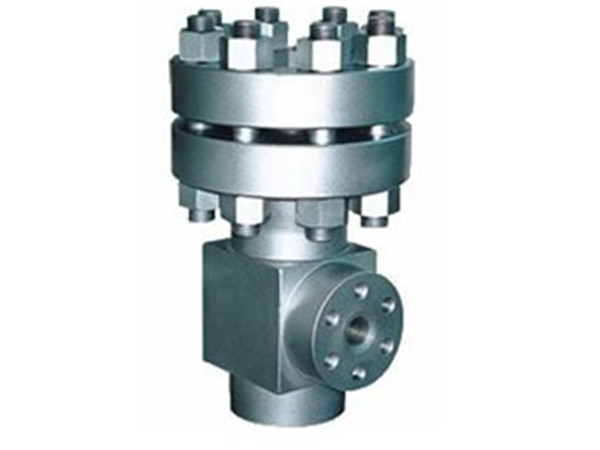

全启式超高压安全阀A42Y
2016-07-28
产品介绍：
A42Y-1000超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上，作为超压保护装置。
应用范围：
A42Y-1000型超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上。
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| NO. | 零件名称 | A42Y-1000材料 |
| 1 | 阀体 | 锻35 |
| 2 | 阀瓣 | 2Cr13 |
| 3 | 导向套 | 2Cr13 |
| 4 | 阀盖 | 35 |
| 5 | 弹簧 | 50CrVA |
| 6 | 阀杆 | 2Cr13 |
| 7 | 调整螺杆 | 45 |
| 8 | 阀帽 | ZG200-400 |
| 密封面材料 | 堆焊Co基硬质合金 |
主要尺寸及重量：
| 公称通径 | 尺寸 | ||||||||||
| do | D | D1 | M | B | Z-?d | DN’ | M’ | L | L1 | H | |
| 10 | 6 | 115 | 80 | M42×2 | 32 | 4-18 | 15 | M27×2 | 80 | 110 | 320 |
| 15 | 8 | 135 | 95 | M48×2 | 36 | 4-22 | 20 | M33×2 | 80 | 120 | 330 |
| 25 | 10 | 165 | 115 | M64×3 | 40 | 6-26 | 32 | M45×2 | 85 | 130 | 350 |
安装说明：
①各种全启超高压安全阀都应垂直安装。②全启式超高压安全阀出口处应无阻力，避免产生受压现象。
③全启式超高压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的全启式超高压安全阀应作定期检查。
订货须知:
⑴ 产品型号与名称⑵ 公称通径DN
⑶ 额定流量系数KV
⑷ 公称压力和压差
⑸ 阀体和阀内组件材料
⑹ 安全阀流量特性
⑺ 安全阀适用温度
⑻ 电源电压和控制信号
⑼ 是否带附件
