内装式安全阀ANA42F
2016-07-28
ANA42F型内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。

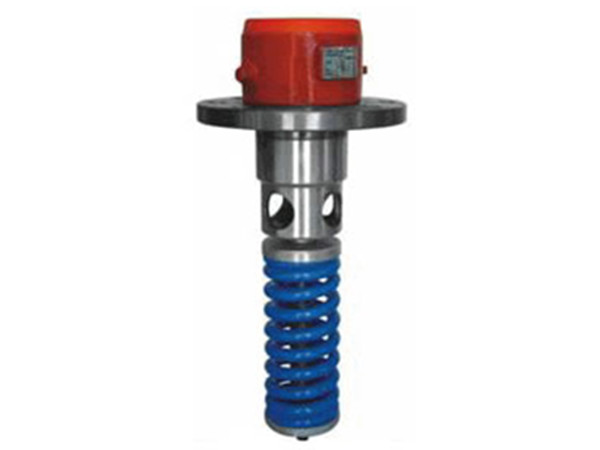

二、ANA42F内装式安全阀结构图片：
三、ANA42F内装式安全阀主要零部件材料：
| NO. | 零件名称 | 材料 |
| 1 | 阀瓣 | 碳钢 |
| 2 | 密封垫 | 聚四氟乙烯 |
| 3 | 阀体 | 碳钢 |
| 4 | 阀杆 | 1Cr18Ni9Ti |
| 5 | 阀座 | 碳钢 |
| 6 | 支架 | 碳钢 |
| 公称通径 | 尺寸 | ||||||||
| L | D | D1 | D2 | do | b | f | Z-?d | H≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
| 80 | 99 | 235 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
1.内装安全阀的型号、公称通径、公称压力；
2.内装安全阀的工作压力级或开启压力（整定压力）值；
3.内装安全阀阀体材质及密封面材质安全阀排放压力的最高值及回座压力（或启闭压差）最低值；
4.内装安全阀被保护系统或设备的必须排量及拟装设阀门的数量；
5.内装安全阀使用介质及其重度（液体）或分子量（气体）；
6.内装安全阀阀门进口介质温度；
7.内装安全阀阀门承受背压的类型及数值；
8.是否带附件以便为您正确选型;
9.如有特殊要求时请在订购产品时注明。
10.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
11.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关
