真空负压安全阀YFA72W

2016-07-28

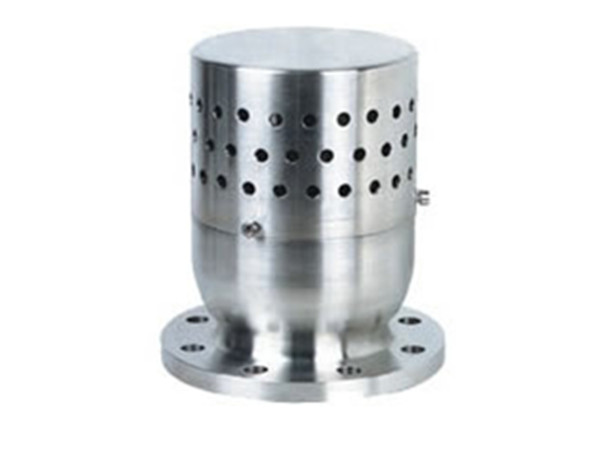

真空负压安全阀YFA72W
真空负压安全阀YFA72W
【真空负压安全阀用途】
YFA72W适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

【真空负压安全阀主要零部件材料】

NO. 零件名称 YFA72W-P材料 YFA72W-R材料
1 阀体 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节圈 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀盖 ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀杆 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧 50CrVA 50CrVA包覆氟塑料

工作温度 ≤200℃
适用介质 YFA72W-10P适用于硝酸类介质
YFA72W-10R适用于醋酸类介质
真空负压安全阀外形尺寸和连接尺寸
公称通径 尺寸
D D1 D2 Z-?d b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440
