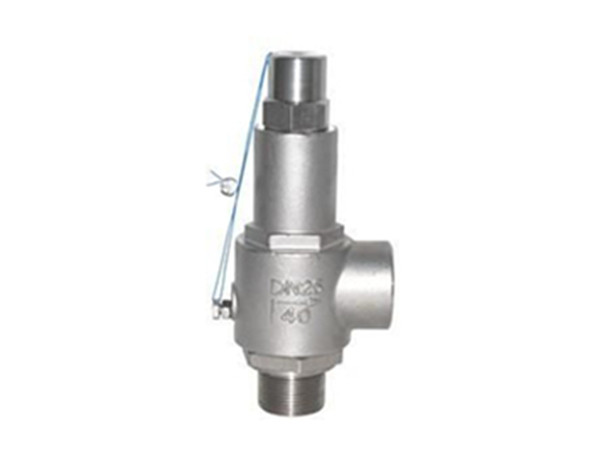

低温安全阀DA22F/DA22Y
2016-07-28
低温安全阀DA22F/DA22Y产品规范:
产品类型：弹簧直接作用全启式
公称压力：1.6MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：螺纹
低温安全阀DA22F-40P的结构图：
低温安全阀DA22F/DA22Y基本参数:
| 阀体 | 阀座 | 阀杆 | 阀顶 |
|
不 锈 钢 |
不 锈 钢 |
不 锈 钢 |
不 锈 钢 |
| 产品代号 | 产品型号 | 公称压力(MPa) | 整定压力 (MPa) | 排放压力(MPa) | 适用介质 | 适用温度 |
| 108DK10 | DA22F-40P | 4.0 | 0.22 | 0.198 | 氧、氮、 氩、氢、 天然气、 二氧化碳 、丙烷等 |
-196℃ ～ +80℃ |
| 158DK10 | DA22F-40P | 4.0 | 0.88 | 0.792 | ||
| 208DK10 | DA22F-40P | 4.0 | 1.76 | 1.584 | ||
| 108DK15 | DA22F-40P | 4.0 | 0.22 | 0.198 | ||
| 158DK15 | DA22F-40P | 4.0 | 0.88 | 0.792 | ||
| 208DK15 | DA22F-40P | 4.0 | 1.76 | 1.584 | ||
| 108DK20 | DA22F-40P | 4.0 | 0.22 | 0.198 | ||
| 158DK20 | DA22F-40P | 4.0 | 0.88 | 0.792 | ||
| 208DK20 | DA22F-40P | 4.0 | 1.76 | 1.584 | ||
| 108DK25 | DA22F-40P | 4.0 | 0.22 | 0.198 | ||
| 158DK25 | DA22F-40P | 4.0 | 0.88 | 0.792 | ||
| 208DK25 | DA22F-40P | 4.0 | 1.76 | 1.584 | ||
| 108DK40 | DA22F-40P | 4.0 | 0.22 | 0.198 | ||
| 158DK40 | DA22F-40P | 4.0 | 0.88 | 0.792 | ||
| 208DK40 | DA22F-40P | 4.0 | 1.76 | 1.584 | ||
| 108DK50 | DA22F-40P | 4.0 | 0.22 | 0.198 | ||
| 158DK50 | DA22F-40P | 4.0 | 0.88 | 0.792 | ||
| 208DK50 | DA22F-40P | 4.0 | 1.76 | 1.584 |
| 产品型号 | DA22F-40P 低温安全阀 |
重量 (kg) |
||||||
| 产品代号 |
通径 DN(mm) |
尺 寸(mm) | ||||||
| L | L1 | L2 | L3 | M1 | M2 | |||
| 108～208DK10 | 10 | 138 | 35 | 46 | 15 | M30×1.5 | M24×1.5 | 0.95 |
| 108～208DK15 | 15 | 157 | 45 | 50 | 15 | M30×1.5 | M33×1.5 | 1.12 |
| 108～208DK20 | 20 | 167 | 48 | 60 | 18 | M30×1.5 | M42×2 | 1.23 |
| 108～208DK25 | 25 | 182 | 50 | 62 | 20 | M36×2 | M45×2 | 1.68 |
| 108～208DK40 | 40 | 340 | 75 | 90 | 26 | M56×2 | M64×2 | 8.3 |
| 108～208DK50 | 50 | 378 | 85 | 97 | 26 | M64×2 | M80×2 | 9.5 |
