带扳手弹簧全启式安全阀A48Y-16P/25P/40P

2016-07-26

带扳手弹簧全启式安全阀A48Y-16P/25P/40P
带扳手弹簧全启式安全阀A48Y-16P简单介绍：
　　带扳手弹簧全启式清水安全阀A48Y-16P/25P/40P适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。作为超压保护装置。上海立正阀门有限公司。
带扳手弹簧全启式安全阀A48Y-16P的主要参数：
产品名称：带扳手弹簧全启式清水安全阀A48Y-16P/25P/40P
产品型号：A48Y-16P/25P/40P
公称通径：DN10～DN600、1/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79
带扳手弹簧全启式安全阀A48Y-16P的整定压力：

公称压力	A48F、A48H、A48W、A48Y-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

带扳手弹簧全启式安全阀A48Y-16P的零件材料：

NO	零件名	A48F、A48H、A48W、A48Y-16/25/40/64/100 C 材料	A48F、A48H、A48W、A48Y-16/25/40/64/100 P 材料	A48F、A48H、A48W、A48Y-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

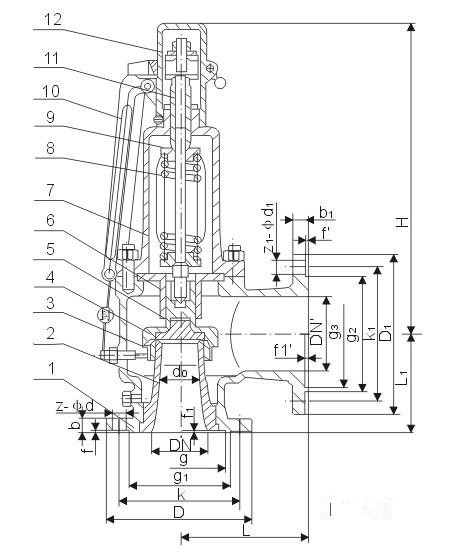

带扳手弹簧全启式安全阀A48Y-16P结构图:
