弹簧式安全阀A28W

2016-07-26

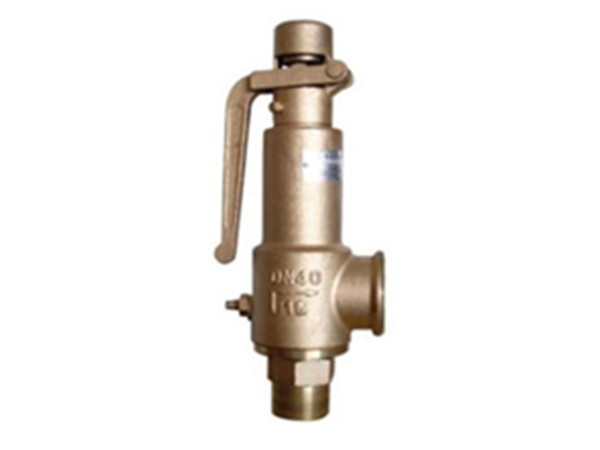

弹簧式安全阀A28W-16T产品概述：
　　弹簧式安全阀A28W-16T使用于公称压力1.6MPa,工作温度≤200°C，介质为空气的压力容器，工业设备和管道上，作为防止超压的一种保护装置。
弹簧式安全阀A28W-16T使用范围：
　　1、天然气、石油气、蒸气、空气、锅炉压力容器、气体、液体、输油气管、燃气管网等行业。为了确保在各种流体中能够切实地实地运作。请调定好压力后。再使用。
弹簧式安全阀A28W-16T工作原理：
　　安全阀在管道或容器上，当未工作时或未达到所规定的工作压力时，依靠弹簧的压力将阀瓣压在阀座上使其保持密封，当工作压力超过规定压力时，阀瓣即自动开启，排出介质，使压力不再继续升高，保证使用安全。
。
弹簧式安全阀A28W-16T注意事项：
　　弹簧式安全阀A28W-16T装在管道容器上后，压力若未能达到使用要求时（压力过高或过低）可卸去阀帽，扳动调节螺丝（顺时针方向旋转则压力提高）待达到使用要求后，紧固锁紧螺母，装上阀帽，进行封印。对安全阀无校验条件的单位，请由当地锅检所校验，或与公司联系。本阀门使用前，须经熟知阀门性能的技术人员进行签定后才能使用。安装后定期进行检修。
技术参数：(压力单位MPa)弹簧式安全阀A28W-16T
公称通径：DN10～DN600、1/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a
结构长度：JB/T2203、APl 526
阀门检验与试验：GB12242、APl 527
弹簧式安全阀A28W-16T整定压力分级：

公称压力	A28W-16T-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

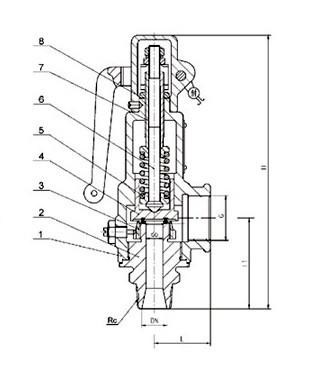

弹簧式安全阀A28W-16T主要零件材料：

NO	零件名	A28W-16T-16/25/40/64/100 C 材料	A28W-16T-16/25/40/64/100 P 材料	A28W-16T-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

公称通径DN	R	do	H	H1	L	D	重量 Kg
15	1/2"	13.5	138	12.5	30	45	0.5
20	3/4"	13.5	138	12.5	30	45	0.7
25	1"	18	180	17	36	56	1.0
32	11/4"	18	175	26		60	2.5
40	11/2"	21	175	27		78	3.7
