加密锁闭闸阀
2016-09-12
1.范围
本说明书包括了公称通径DN15mm~100mm、公称压力PN1.6MPa。
2.用途
内螺纹闸阀在管道流通过程中主要起到截止作用。适用范围用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
3.性能规范
| 型号 | 公称压力(MPa) | 试验压力 | 适用温度℃ | 适用介质 | |
| 强度(MPa) | 密封(MPa) | ||||
| Z15W-16T | 1.6 | 2.4 | 1.76 | -20℃≤120℃ | 水、非腐蚀性液体 |
3.结构

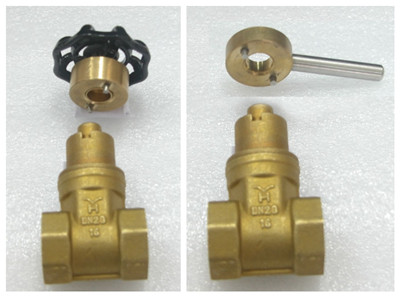

3.1基本结构见（图1）。
3.2内螺纹闸阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，流量大，阀体内部介质通道是直通的，介质成直线流动，因此流量比较大，制造容易，维修方便，适用于中 低压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
4.优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命长。
锁闭状态时用户不得随意用其它工具启动、破坏锁帽,否则造成阀门损坏甚至造成泄汽、泄水的严重后果。开启阀门必须由供暖部门派专人用专用工具进行。
5.主要特点：
1、本公司生产的永磁防盗阀门是根据供热系统上使用单位不及时交费及油田上经常发生盗油时间造成的损失，而研制设计成功的阀门产品。该阀门具有防盗性能好，可以达到零泄漏、开关轻关轻松、密封效果稳定、使用寿命长等特点。使用方法永磁防盗锁闭阀门安装后，拿附件扳手，套在阀门顶部键槽内打开（或关闭）阀门的球体，顺时针关，逆时针开。
2、 零外漏：应用"永磁无泄漏传动技术"，把启闭系统封在阀体内部，转动专用手轮，完成阀门的启闭操作，彻底杜绝了外漏；
3、 防盗：由于专用手轮与阀杆无机械连接，操作完毕后可将手轮取下带走，可避免误操作兼起防盗作用，便于控制、管理；二、使用方法：防盗阀门安装后，拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝，移开盖子，中间就是锁芯，如带钥匙锁芯就用钥匙打开，如带密码锁芯（见防盗阀门的密码编制和使用），拿出锁芯后，就用附件扳手下端打开（或关闭）阀门的蝶扳，顺时针关，逆时针开。
4、 密码锁：利用磁场的导极性、强弱变化和机械尺寸设计不同等特性，可使产品具有"密码锁"功能，即指定的阀门只能用指定的手轮来开启，实现"一阀一钥"、"多阀一钥"；
5、 使用寿命长：由于阀门实现全密封机构，取消了盘根填料，减少阀杆磨损，使阀门启闭灵活，且不会卡死，延长了阀门使用寿命；
6、 环保无污染：由于杜绝了外漏，改观了使用现场的工作环境，解决了现场的污染难题，是一种正真的绿色环保阀门。
7、启闭扭力较小
6.执行标准
1.《金属阀门 结构长度》GB/T 12221-2005
2.《铁制和铜制螺纹连接阀门》GB/T 8464-2008
3.《阀门的检验与试验》JB/T 9092-1999
4.《通用阀门压力试验》GB/T13927-92
7.保修
制造厂对阀门投入使用一年内负责保修，但不超过发货期18 个月。在保修期内，因产品质量原因均可免费修理或更换零件。
