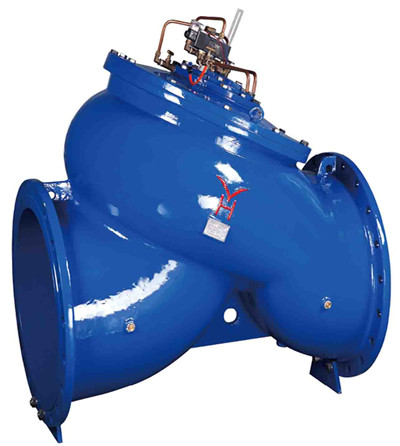

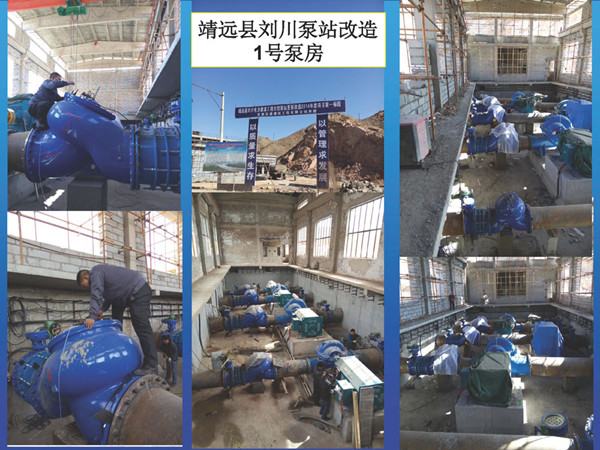

HA006无漩涡节能水泵控制阀

2016-09-12

HA006-16Q系列无漩涡节能水泵控制阀(下称水泵控制阀),是一种控制水泵启动、停泵、非人为意外停泵等运行特性的水力控制阀门。使其实现启动轴功率最小,停泵无水锤、泵不逆转。所控制的泵主要包括给排水领域、各类水厂中量大面广的离心泵。
水泵控制阀可用于介质温度≤80℃的各类水厂、给排水、消防、引水排灌、污水处理等场合的泵出口管网上，根据各种水泵的启动、停泵及运行时不同的技术条件，实现有效的控制。

二．无漩涡水泵控制阀的功能特点:
控制离心泵运行特性的主要功能特点有：
—关阀启动，减小启动轴功率；
—关阀停泵，停泵无水锤，泵不逆转；
—非人为意外断电时，自动缓闭停泵。削弱停泵水锤，避免水击力的破坏。

　　 本控制阀的主要创新点有如下四点：
　　 A.阀体内设计了空间导叶，使介质在阀体内流动无漩涡而节能。（专利技术）；　
　　 B.内装动平衡双室驱动结构。（专利技术）；
　　 C.由双速驱动开关来实现双速两阶段启动，全过程都自动控制，柔性运动无噪声、安全可靠。
　　 D.启闭件处于动平衡状态，自闭性能好。
工作原理:
水泵控制阀采用压缩空气作驱动源压缩空气驱动活塞作上下运动，活塞通过阀杆连接动平衡设计的阀瓣，实现阀的开启或关闭。
采用压缩空气作为驱动源的理由是清洁环境，使用方便，避免在泵房建置排水沟渠。企业可为用户解决现场无压缩空气的困难。
工作原理详述如下：
a).控制泵的零流量启动：
水泵通电启动时，电磁阀通过延时，处于断电状态，压缩空气从A处进入电磁阀，
流经C，进入活塞上腔。活塞向下作用力带动阀杆10和启闭件3向下运动，活塞下腔的空气经电磁阀D、E排向大气，控制阀处于紧闭状态(见图3)。
泵达到额定转速后(按泵的功率不同一般延时(10s～60s)，电磁阀延时结束，电磁阀接受通电指令，自动换向工作。压缩空气经电磁阀D处，进入活塞下腔(见图4)，这时主阀通过双速开关自动执行先缓启、后快启两阶段开启至全开。活塞上腔空气经电磁阀C，从B处排向大气。
离心泵零流量启动可平均减小启动轴功率50%，有效保证电器设备的安全。

b).控制泵的零流量停泵：
当人为断电停泵时电磁阀先断电，自动换向工作，这时压缩空气又从电磁阀A处经C进入活塞上腔[参见图3]，活塞下腔与大气相通排气，主阀自动缓闭至全闭。缓闭时间可通过专配的针形阀在10秒～40秒之调节。
请注意：全闭过程中水泵一直在运转，待控制阀全闭，下游管网中水的流速即降至为零时，水泵即自动断电停泵，这就是零流量停泵无水锤的理论依据和工作原理。也是冠名为水泵控制阀的必备功能！

c).控制非人为意外断电停泵：
非人为意外断电，主要是指雷电感应或电路故障停泵，管网内水的流速不为零，根据本说明书式(1)的理论依据，此时无论采用什么形式停泵，必将发生停泵水锤。为避免产生直接水锤，不论输水管长度如何，皆以采用缓闭方式停泵。
本控制阀在非人为意外断电时，将自动执行缓闭停泵，缓闭时间可参照第三章第4）节计算或第四章工作原理中b)条所述确定。无论输水管路长或短，缓闭停泵都可控制水锤时的水击压力不超过工作压力的0.3倍，最大压力峰值不超过工作压力的1.3倍。
　不超过工作压力1.3倍安全性依据是：管路设计强度不应低于最大工作压力的1.5倍。

d).流量无级调节：
流量无级调节即可视为主阀的开度无级调节，当下游流量达到设定值时，由专用控制电路通过电磁阀，同时将压力水注入活塞上、下腔，活塞作用合力为零，活塞和阀瓣静止不动，主阀开度不变，稳定地保持下游设定流量不变。
根据调查，这种功能在实际应用中极为个别，而且是短暂性的举措,又考虑到泵不在额定流量下工作，效率偏低而耗能，所以不详述了。

六.安装与调试:
　1)安装前管道应是清洁的，控制阀宜水平安装。阀体不应承受管路重量，安装后控制阀的周围应方便调试和维修，露天安装注意冻坏和人为破坏。
　2)本控制阀电控箱与常规电控箱是一样的，只要在三相电机电路中的任选一相，安装延时装置与电磁阀相接就可以了，电工技工都能信任的。
调试前应根据泵的工作技术条件，检查控制电路是否正确，泵与电磁阀的异步工作是否合理，调试内容可参照性能特点要求进行。
　3)长期停用再使用时，宜清洗工作缸，涂抹无垢润滑剂，以利于活塞启动工作。
　4)建议在控制阀的下游处安装一个维修用的闸阀。

七.保养和维修：
　 1.该系列水泵控制阀实现全自动工作，无需频繁保养和维修，维修时由具备相应技术的维修者用常用工具即可进行，对于大口径的水泵控制阀应有相应的起重设施。
2.各种维修都无需拆卸阀体，只要卸除管件和紧固螺栓即可卸下，利用阀体法兰上的两个启顶螺钉卸启阀盖，即可取出所有启闭件进行全面维修，装配时为逆操作。
3.在维修时对O形密封圈和阀瓣密封垫以及与它们所构成的密封副应谨慎操作，发现损坏应及时修复或更换。

八.常见故障及排除方法：

故障现象	原因分析	排除方法
泵启动时阀启、闭不灵活或相逆	1. 电磁阀的控制电路有误 2. 水泵倒转	1.检查控制电路并纠正 2.确认水泵转向正确
关闭后泄漏	1. 压缩空气无压力或压力不足 2. 介质有杂质影响阀座密封副	1.提供活塞工作介质压力,0.2MPa～0.5MPa 2检查阀座密封副
电磁阀不工作	1. 控制电路断路 2. 管路堵塞	1.检查电路并于以修复 2.疏通管路

八.运输和贮存：
　 1.产品包装宜用板质箱子封闭包装，运输过程中不允许倒置、滚翻，包装箱不应被损坏。
　 2.运输及开箱吊装等全过程应保证产品完好，对电磁阀的控制管路应倍加注意。
　 3.产品应贮存在室内，摆放整齐，避免露天浸、淋、晒。

九.质量保证：
　在产品说明书规定的正常操作条件下，阀门自发货之日起保用二年，其间因材料缺陷、制造质量、应由制造厂负责保修、更换保修项目范围内的零件或整台产品。
