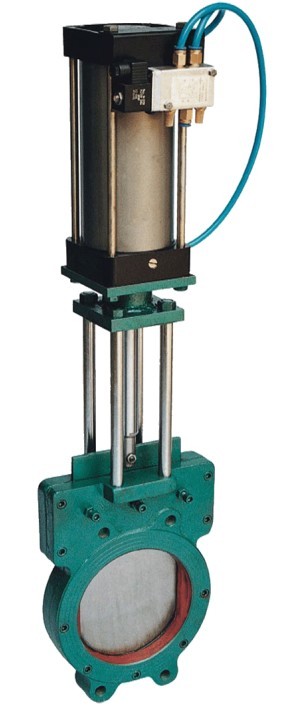

Z673X气动浆液阀

2016-08-14

详细介绍

产品特点：气动浆液阀由气动装置及阀组成，阀主要由左、右阀骨、U型密封圈、闸板等组成,阀门启闭靠气源来推动气缸活塞来完成，广泛适用于煤炭、煤粉、泥浆、污水等介质管路上作调节和截流使用。

产品名称 : Z673X气动浆液阀

	型号：	Z673X

	口径：	50～1200mm

	压力：	0.6MPa、1.0MPa、1.6MPa

	材质：	不锈钢、碳钢、灰铸铁、橡胶

Z673X-0.6/1.0/1.6气动浆液阀
主要性能规范

公称压力PN(MPa)	试验压力(MPa)		适用介质	工作温度
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤100℃
1.0	1.5	1.1

主要外形及连接尺寸

公称压力mm	L		D	D1	H	n-M
公称压力mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	8-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	320	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	90	460	428	1260	16-M20
400	80	120	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	905	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

订货须知：
一、①对夹式气动浆液阀产品名称 ②对夹式气动浆液阀型号 ③对夹式气动浆液阀规格口径 ④对夹式气动浆液阀公称压力 ⑤对夹式气动浆液阀阀体材质 ⑥对夹式气动浆液阀连接方式 ⑦对夹式气动浆液阀传动
方式 ⑧对夹式气动浆液阀工作温度 ⑨对夹式气动浆液阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购
。
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我公司为您审核把关。
