当前位置:首页 > 产品展示 > 闸阀

Z941H电动闸阀

2016-08-14

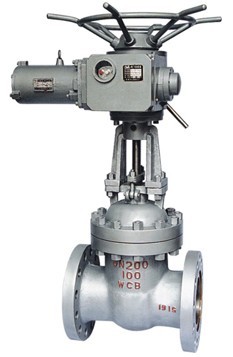

Z941H电动闸阀

详细介绍

产品特点:高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
Z941H电动闸阀
主要用途:
高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

应用规范

设计与制造 GB/T12234
连接端尺寸
结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材 料 碳钢
GB/T12229
不锈钢
GB/T12230
标 志 GB/T12220
供 货 JB/T7928


结构与特点

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。


主要外形尺寸及质量

公称压力
PN(MPa)
公称通径
DN(mm)
标准值 参考值 电装型号
L D D1 D2 D6 b f f1 Z-φd L1 H 质量(kg)
1.6 50 250 160 125 100
16 3
4-φ18 590 678 90 DZWl0A
65 265 180 145 120
18 3
4-φ18 590 693 96 DZWl5A
80 280 195 160 135
20 3
8-φ18 590 755 108 DZW20A
100 300 215 180 155
20 3
8-φ18 590 820 126 DZW20A
150 350 280 240 210
24 3
8-φ23 590 994 199 DZW20A
200 400 335 295 265
26 3
12-φ23 590 1138 254 DZW30A
250 450 405 355 320
30 3
12-φ25 810 1409 310 DZW45A
300 500 460 410 375
30 4
12-φ25 810 1588 391 DZW60
350 550 520 470 435
34 4
16-φ25 830 1755 729 DZW90
400 600 580 525 485
36 4
16-φ30 830 1902 992 DZWl20
450 650 640 585 545
40 4
20-φ30 870 214l 1168 DZWl80
500 700 705 650 608
44 4
20-φ34 870 2276 1222 DZW250
600 800 840 770 718
48 5
20-φ41 870 2474 1376 DZW250
2.5 50 250 160 125 100
20 3 4-φ18 590 678 95 DZWl0A
65 265 180 145 120
22 3 4-φ18 590 693 99 DZWl5A
80 280 195 160 135
22 3 8-φ18 590 755 113 DZW20A
100 300 230 190 160
24 3 8-φ23 590 820 132 DZW20A
150 350 300 250 218
30 3
8-φ25 590 934 206 DZW30A
200 400 360 310 278
34 3
12-φ25 590 1138 257 DZW30A
250 450 425 370 332
36 3
12-φ30 810 1409 317 DZW45A
300 500 485 430 390
40 4 16-φ30 810 1588 412 DZW60A
350 550 550 490 448
44 4 16-φ34 830 1750 750 DZW90
400 600 610 550 505
48 4
16-φ34 830 1902 1042 DZWl20
450 650 660 600 555
50 4
20-φ34 870 2141 1275 DZWl20
500 700 730 660 610
52 4
20-φ41 870 2276 1420 DZWl80
600 800 840 770 718
56 5
20-φ41 870 2474 1522 DZW250
4.0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
100 350 230 190 160 150 24 3 4.5 8-φ23 590 871 163 DZW20A
150 450 300 250 218 204 30 3 4.5 8-φ25 590 1028 219 DZW30A
200 550 375 320 282 260 38 3 4.5 12-φ30 590 1325 373 DZW45A
250 650 445 385 345 313 42 3 4.5 12-φ34 810 1400 480 DZW60A
300 750 510 450 408 364 46 4 4.5 16-φ34 830 1653 686 DZW90
350 850 570 510 465 422 4 5 16-φ41 870 179l 1021 DZWl20
400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
  6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
100 350 250 200 168 150 32 3 4.5 8-φ23 590 1020 154 DZW30A
150 450 340 280 240 204 38 3 4.5 8-φ25 590 1290 317 DZW30A
200 550 405 345 300 260 44 3 4.5 12-φ30 590 1475 437 DZW45A
250 650 470 400 352 313 48 3 4.5 12-φ34 810 1500 606 DZW60A
300 750 530 460 412 364 54 4 4.5 16-φ34 830 1820 732 DZW90
