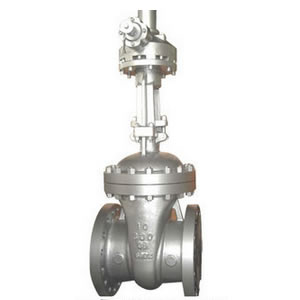

伞齿轮不锈钢闸阀Z541W
2016-08-14
闸阀具有以下优点:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。
性能范围 Specifications
型 号 Type |
公称压力 Nominal pressure |
试验压力Test pressure |
工作温度(℃) Working Temperature |
适用介质 Suitable Medium |
||
强度(水)Mpa | 密封(水)空气(Mpa) | 低压密封(空气)Mpa | ||||
Z541W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | ACETIC ACID |
醋 酸 类 |
主要零件材料 Material for main parts
零件名称 Part name |
材 料Material | ||
Z41Y-16i/25i/40i | Z41W-16P/25P/40P | Z41W-16R/25P/40R | |
阀体、阀盖 Body donnet |
铬 镍 钢 Ci Ni STEEL |
铬镍钛钢 Ci Ni Ti |
铬镍钼钛钢 Ci Ni Mo Ti Steel |
阀 板 Wedge gate |
合金钢+硬质合金 | ||
阀 杆 Stem |
合 金 钢 ALLoy steel |
||
阀杆螺母 Stem |
铝铁青铜 Al bronze | ||
手 轮 Hand wheel |
灰铸铁、可铸锻铁 Castirom forageable casriron |
