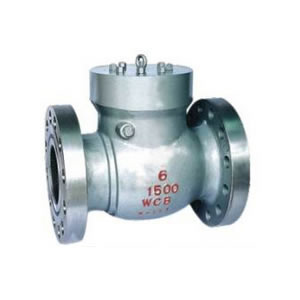

锻钢自密封旋启式止回阀H44H
2016-08-12
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构:
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
锻钢自密封旋启式止回阀标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
TypeAl05 | Type F22 | Type F304(L) | TypeF316(L) | ||
1 | 阀座 | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
2 | 圆柱销 | A276 420 | A182 F304 | A182 F316 | |
3 | 密封环 | A276 304 | A276 316(L) | ||
4 | 自密封座 | A105 | Al82 F304 | A182/F304(L) | A182 F316(L) |
5 | 阀体 | Al05 | Al82 F22 | A182/F304(L) | A182 F316(L) |
6 | 阀盖 | A105 | Al82 F22 | A182/F304 | A182 F316(L) |
7 | 提升螺母 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 四开环 | A276 420 | Al 82 F304 | A182 F316 | |
q | 吊耳 | A105 | A182 F22 | A182 F304L | A182 F316(L) |
10 | 摇臂 | A 105 | A182 F22 | A182 F304L | A182 F316(L) |
11 | 阀瓣 | A276 420 | F304 | A182 F304(L) | F316(L) |
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃~425℃ | -29℃~550℃ | -29℃~1 80℃ |
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;ss=不锈钢
锻钢自密封旋启式止回阀尺寸(mm)和重量(kg)
NPS | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 11/2″ | 2″ | |
L | 900~1500Lb | 140 | 140 | 140 | l 78 | 1 78 | 216 |
2500Lb | 186 | 1 86 | 1 86 | 232 | 232 | 279 | |
H | 117 | 117 | 117 | 152 | 152 | 195 | |
重量 | 900~1500Lb | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 |
2500Lb | 10.0 | 9.6 | 9.4 | 21.5 | 21.1 | 22 8 |
