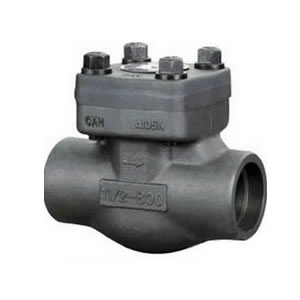

锻钢旋启式止回阀H64Y
2016-08-12
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。
采用以下结构：
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
锻钢旋启式止回阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| TypeAl05 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | Al82 F316(L) |
| 2 | 阀座 | A276410 | A276 304 | A276 304(L) | A182 316(L) |
| 3 | 旋启式阀瓣 | A276420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 螺母 | A194 2H | A194 4 | A194 8 | A197 8M |
| 5 | 摇臂 | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
| 6 | 圆柱销 | A276 F22 | A182 F304 | A182 F316 | |
| 7 | 吊耳 | A105 | A182 F22 | A182 F304L | A182 F316(L) |
| 8 | 垫片 | 316夹柔性石墨 | SS+PTFE | ||
| 9 | 阀盖 | A105 | A182 F22 | Al82 F304L | Al82 F316(L) |
| 10 | 螺栓 | A193 B7 | A193 B16 | A193 BgM | A193 B8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
锻钢旋启式止回阀尺寸(mm)和重量(kg)
| NPS | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| 900～1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | |
| H | 800Lb | 6l | 61 | 78 | 84 | 101 | 120 | 133 |
| 900～1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | |
| 重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 |
| 900～1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 | |
