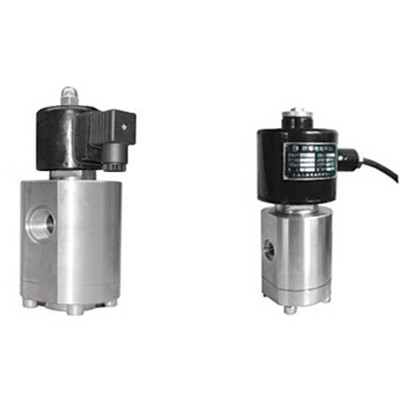

特制高压电磁阀
2016-07-19
| 应用范围 | 技术参数 | ||
| 适用于实验装备、测试设备、CNG设备、燃气设备、液压系统、矿山机械、压缩机、空分设备、高压泵站、清洗设备、机器制造等自动化控制系统。 | 介质温度：<+60℃，<+120℃，<+200℃,<+350℃ | ||
| 工作压力：70～1000bar | |||
| 运作方式：先导活塞式 | |||
| 工作型式：常闭型、常开型、防爆型 | |||
| 阀体材质：SS304 | |||
| 密封材质：FKM、PTFE、紫铜 | |||
| 功能选项 | 电气参数 | ||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 380 110V 24V, DC220V 110V 24V 12V |
| NO | 常闭型 | 通电阀开，断电阀关 | 防护等级：普通型IP54，防爆型IP65 |
| K | 常开型 | 通电阀关，断电阀开 | 额定功率：通径≥10mm且≥250bar,DC为60W,其余为25W |
| E | 防爆型 | 防爆等级：ExdIIBT4 | 备注：标准为内螺纹；法兰、凹凸法兰、焊接可定做 |
| 规格参数表(螺纹连接) | ||||||||||

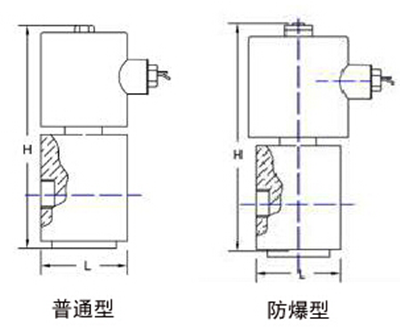

| 型号 | 接口G | 通径mm | Cv值 | L | H | H防爆型 | 最小压差 | 最大工作压力 | ||
| 高压 | 超高压 | 高压 | 超高压 | |||||||
| LD8701H | 1/8 | 1 | 0.02 | 44 | 115 | 140 | 5 | 10 | 分7个级别： 70bar、100bar、150bar、200bar、250bar、300bar、400bar、 | 分6个级别：450bar、500bar、700bar、800bar、900bar、1000bar、 |
| LD8702H | 1/8 1/4 | 2 | 0.02 | 44 | 115 | 140 | 5 | 10 | ||
| LD8703H | 1/8 1/4 | 3 | 0.08 | 44 | 173 | 198 | 5 | 10 | ||
| LD8705H | 1/8 1/4 | 5 | 0.16 | 57 | 173 | 198 | 5 | 10 | ||
| LD8706H | 1/4 | 6 | 0.32 | 57 | 173 | 198 | 5 | 10 | ||
| LD8708H | 1/4 | 8 | 0.54 | 57 | 173 | 198 | 5 | 10 | ||
| LD8710H | 3/8 | 10 | 0.8 | 57 | 173 | 198 | 5 | 10 | ||
| LD8715H | 1/2 | 15 | 1.4 | 73 | 186 | 186 | 5 | 10 | ||
| LD8720H | 3/4 | 20 | 2.8 | 80 | 198 | 198 | 5 | 10 | ||
| LD8725H | 1 | 25 | 5.0 | 90 | 224 | 224 | 5 | 10 | ||
| LD8732H | 1 1/4 | 32 | 24 | 106 | 285 | 285 | 10 | 20 | ||
| LD8740H | 1 1/2 | 40 | 29 | 123 | 315 | 315 | 10 | 20 | ||
| LD8750H | 2 | 50 | 48 | 154 | 352 | 352 | 10 | 20 | ||
| 备注 ： 1.本系列产品为非标制作，相关参数和尺寸仅供参考，具体以订货约定与实物维为准； | ||||||||||
| 2.上表中接口尺寸和外形尺寸仅供高压组参考，超高压组请另外咨询。 | ||||||||||
| 优化建议 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。 |
| *阀体标注方向必须与介质流向一致 。 |
| *虽然DN15以下100bar以内可制作常开型，但我们仍建议您选择性能优良的常闭型。 |
