双动型隔膜阀A型

2016-08-12

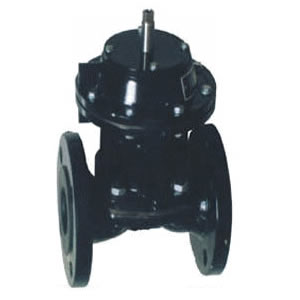

双动型隔膜阀A型
双动型隔膜阀概况:
隔膜阀的特点是采用无填料函的结构,节流元件为弹性隔膜,可以做到阀关闭时无泄漏,适用于允许污染及危险禁区的场合。由于流路平滑,流阻小,具有极大的流通能力,极其适用于高浓度粗纤维和带有较多悬浮颗粒的介质,隔膜和阀体衬里材料均系耐腐蚀材料制造,具有优越的防腐蚀性能。

双动型隔膜阀基本参数表:

公称通径直DN 20 25 40 50 65 80 100 125 150 200
公称压力 PN 16 10
额定流量系数 无衬里 9.8 19 48 63 108 158 270 360 518 1114
带衬里 7.8 17 41 56 87 127 240 350 415 1000
F46 5.7 10 30 40 63 92 173 224 299 807
额定行程 mm 8 10 16 24 30 34 36 44 55 65
执行机构基本参数见表:
执行机构代号 ES54 ES55 ES56 ES57 ES58
执行机构最大外径 mm 168 260 318 425 549
有效面积 cm 2 89 261 399 769 1342
最高工作压力 MPa 0.6
气源孔尺寸 公制 mm M14×1.5 M16×1.5
英制英寸 ZG1/8" ZG1/4" ZG3/6"
