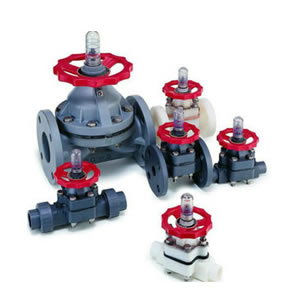

塑料隔膜阀G41F

2016-08-12

塑料隔膜阀使用范围及结构特点：
1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～140℃。
2、过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
4、采用螺杆升降结构，启闭力矩大，平稳性好。

塑料隔膜阀的安装与使用：
两端法兰与管路联接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
顺时针方向旋转手柄为关闭，反之开启。
根据指示器位置可判断开启程度。

塑料隔膜阀产品零件明细表：

序号	名称	材质	序号	名称	材质
1	螺母	A3/1Cr13	10	阀杆	45/1Cr13
2	指示器	45	11	螺栓	A3/1Cr13
3	限位罩	AS/PC	12	螺母	A3/1Cr13
4	压紧螺母	RPP	13	销	45
5	铭牌	PP	14	阀体	RPP/PVDY/CPVC
6	手轮	ABS	15	阀瓣	HT2-40
7	垫片	RPP	16	垫膜	EPDM
8	阀杆螺母	HT20-40/ZQSn5-5-5	17	衬片	PVDF
9	轴承	Gcr15	18	阀片	F46

塑料隔膜阀结构尺寸：

公称通径DN/mm	结构尺寸(mm)							工作压力(MPa)			重量(㎏)
公称通径DN/mm	D	D1	L	b	H	n	ф	RPP	CPVC	PVDF	RPP	CPVC	PVDF
15	95	65	125	14	125	4	14	0.6	0.6	1	0.8	1	1.2
20	105	75	135	16	130	4	14	0.6	0.6	1	0.9	1.3	1.6
25	115	85	145	16	145	4	14	0.6	0.6	1	1	1.5	1.8
32	135	100	160	16	180	4	18	0.6	0.6	1	1.3	2	2.4
40	145	110	180	18	220	4	18	0.6	0.6	1	1.8	2.5	3
50	160	125	210	20	250	4	18	0.6	0.6	1	2.5	3.2	3.9
65	180	145	250	22	280	4	18	0.6	0.6	1	5	6.5	7.8
80	195	160	300	25	340	4	18	0.6	0.6	1	6.1	7.5	8.9
100	215	180	350	25	370	8	18	0.6	0.6	1	9.7	12.6	15
125	245	210	400	30	420	8	18	0.4	0.4	0.6	13.5	17.6	21
150	280	240	460	30	480	8	23	0.4	0.4	0.6	25	31	37
200	335	295	570	35	625	8	23	0.4	0.4	0.4	36.5	47	56
250	390	350	680	40	726	12	23	0.4	0.4	0.4	58	69	105
