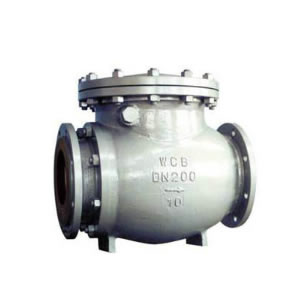

陶瓷止回阀H44TC
2016-08-12
本阀门适用于工作温度≤200。C，工作介质为渣水>1：5、最大颗粒≤50mm的发电工业水力输煤、水力排除灰渣以及泥浆输送系统中，作为单向启闭装置，防止介质回流。
主要外形尺寸和连接尺寸：
| 型号 | 公称通径DN | 尺寸（mm) | |||||||
| L | D | D1 | D2 | b | f | Z-Φd | H | ||
|
H44TC-10 H44TC-16 |
40 | 180 | 150(140) | 110(105) | 85 | 20 | 2 | 4-Φ18 | 134 |
| 50 | 200 | 165(155) | 125(120) | 100 | 20 | 2 | 4(8)-Φ18 | 144 | |
| 65 | 240 | 185(175) | 145(140) | 120 | 22 | 2 | 4(8)-Φ18 | 158 | |
| 80 | 260 | 200 | 160 | 135 | 24 | 2 | 8-Φ18(23) | 176 | |
| 100 | 300 | 220(225) | 180(185) | 155(160) | 26 | 2 | 8-Φ18(23) | 193 | |
| 125 | 350 | 250(270) | 210(225) | 185(195) | 26 | 2 | 8-Φ18(23) | 210 | |
| 150 | 400 | 285(305) | 240(260) | 210(230) | 28 | 2 | 8-Φ23 | 233 | |
| 200 | 500 | 340(350) | 295(305) | 265(275) | 30 | 2 | 12-Φ23 | 304 | |
| 250 | 600 | 405(430) | 355(380) | (345) | 34 | 2 | 12-Φ27 | 340 | |
| 300 | 700 | 460(480) | 410(430) | (395) | 36 | 3 | 12(16)-Φ27 | 382 | |
